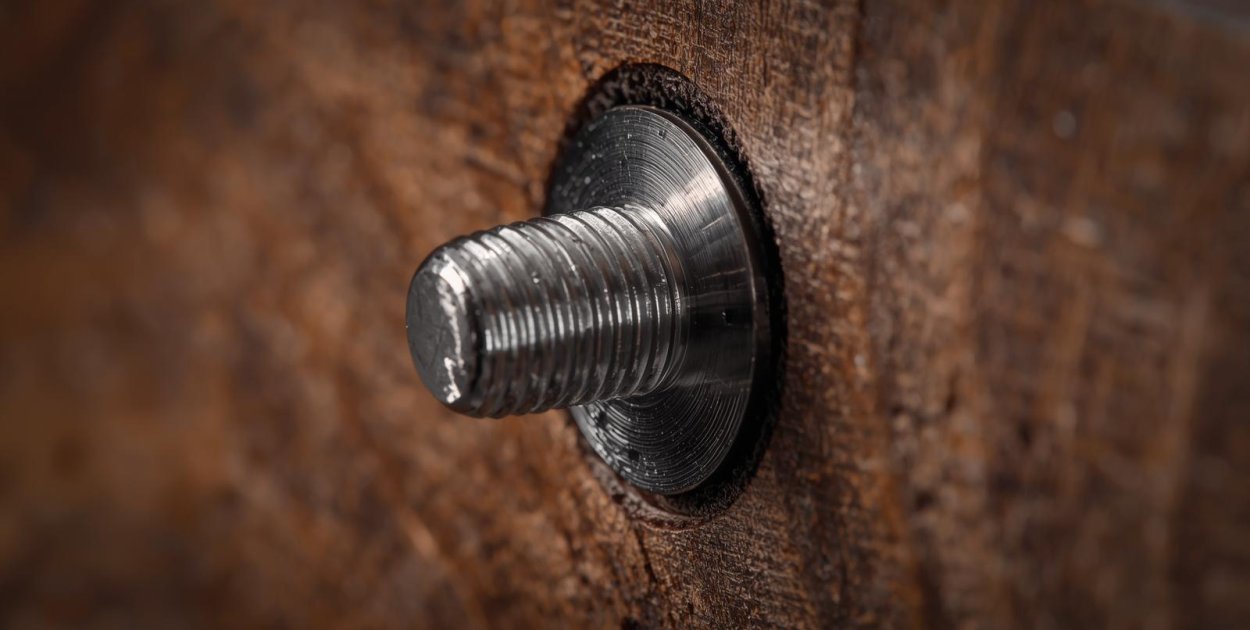

Czasem wszystko wygląda dobrze na rysunku technicznym, a potem w praktyce gwint zaczyna „pracować” po kilku cyklach montażu. Luz. Mikropęknięcia. Reklamacja. I nagle okazuje się, że problem nie leży w śrubie, tylko w materiale, który miał ją utrzymać. Właśnie w takich momentach temat połączeń gwintowych przestaje być detalem, a zaczyna być decyzją konstrukcyjną.
Odpowiedź jest prosta: bo materiał bazowy nie ma wystarczającej nośności i odporności na wielokrotne obciążenia, a wkładki gwintowane przejmują te siły i rozkładają je na większą powierzchnię. W cienkościennych profilach stalowych, aluminium czy tworzywach sztucznych klasyczny gwint nacinany bezpośrednio w materiale po prostu nie ma „zapasu bezpieczeństwa”. Już przy kilku cyklach dokręcania dochodzi do odkształcenia krawędzi gwintu, a przy wyższych momentach – do jego zerwania.
W praktyce wygląda to tak, że w materiale o grubości 1–2 mm efektywna długość zazębienia jest minimalna. Nośność gwintu w aluminium potrafi być nawet o 30–50% niższa niż w stali konstrukcyjnej, a w tworzywach różnice są jeszcze większe. Jeśli projektujesz element, który będzie rozkręcany serwisowo, klasyczne rozwiązanie szybko się podda. I wtedy wchodzą wkładki gwintowane – tworzą trwały, stalowy lub nierdzewny gwint w materiale, który sam w sobie nie byłby w stanie go utrzymać.
W Steam często widzimy ten sam scenariusz: projekt trafia do nas już po pierwszej serii testowej. Gwint „siada”, śruba zaczyna się obracać, klient szuka alternatywy. Tymczasem zastosowanie wkładki od początku daje:
To nie jest dodatek. To element konstrukcyjny, który realnie wpływa na żywotność całego wyrobu.
Warto też spojrzeć na to z perspektywy obciążeń dynamicznych. Drgania, zmiany temperatury, cykliczne naprężenia – to wszystko powoduje mikroruchy w strefie gwintu. Bez odpowiedniego wzmocnienia dochodzi do luzowania połączeń, a później do awarii. Dobrze dobrana wkładka stabilizuje gwint i ogranicza ryzyko takiego scenariusza. I właśnie dlatego ten temat warto przemyśleć, zanim dokumentacja trafi na produkcję seryjną.
Najpierw odpowiedź: nie istnieje jedno uniwersalne rozwiązanie, bo wszystko zależy od materiału, grubości ścianki i przewidywanych obciążeń. Aluminium wymaga innego podejścia niż stal, a tworzywo sztuczne rządzi się jeszcze innymi prawami. Jeśli zignorujesz te różnice, efekt będzie taki sam – osłabione połączenie i problemy w eksploatacji.
W konstrukcjach aluminiowych najczęściej stosuje się wkładki stalowe lub ze stali nierdzewnej, które kompensują niższą twardość materiału bazowego. Aluminium jest lekkie i podatne na obróbkę, ale jego granica plastyczności jest wyraźnie niższa niż w stali konstrukcyjnej. Dlatego zastosowanie wkładki zwiększa odporność gwintu nawet kilkukrotnie w porównaniu do gwintu nacinanego bezpośrednio w materiale.
W stali cienkościennej kluczowa staje się geometria i sposób osadzania. Czasem lepszym wyborem będzie wkładka zaciskana, czasem wciskana. Jeśli element pracuje pod obciążeniem zmiennym, liczy się:
W Steam analizujemy te parametry na etapie doboru, bo materiał to dopiero początek rozmowy.
Tworzywa sztuczne to osobny temat. Tu ogromne znaczenie ma temperatura montażu, współczynnik rozszerzalności cieplnej oraz podatność na pełzanie materiału. Źle dobrana wkładka może z czasem „poluzować się” wskutek relaksacji tworzywa. Dlatego wybór nie może być przypadkowy. Liczy się zarówno konstrukcja wkładki, jak i technologia jej osadzania.
Odpowiedź jest jednoznaczna: o trwałości decyduje nie tylko sama wkładka, ale precyzja otworu i sposób montażu. Nawet najlepszy komponent nie zadziała prawidłowo, jeśli otwór będzie miał niewłaściwą średnicę albo krawędzie nie zostaną odpowiednio przygotowane.
Najczęstsze błędy? Zbyt duża tolerancja otworu, brak kontroli osiowości i pomijanie parametrów montażowych. A potem pojawia się problem z obracaniem się wkładki w materiale. Warto pamiętać, że:
Jeśli projekt zakłada wysoką wytrzymałość połączenia, sama teoria nie wystarczy. Potrzebna jest kontrola procesu. W Steam podchodzimy do tego technicznie – analizujemy obciążenia, testujemy rozwiązania i sprawdzamy parametry w realnych warunkach. To podejście eliminuje przypadkowość.
Czasem alternatywą dla gwintowanych rozwiązań są inne techniki łączenia. W konstrukcjach cienkościennych często stosuje się także elementy takie jak nity stalowe, które znajdziesz tutaj: https://www.steam.biz.pl/produkty/nity/nity-stalowe/ – i w wielu przypadkach stanowią one uzupełnienie systemu połączeń.
Najkrócej: wybór metody zależy od materiału i wymagań produkcyjnych, ale trwałość i powtarzalność procesu powinny być kryterium nadrzędnym. Zgrzewanie zapewnia bardzo dobrą integralność połączenia w stali, wciskanie daje wysoką sztywność w materiałach o odpowiedniej grubości, a wkręcanie bywa rozwiązaniem serwisowym lub montażowym.
Zgrzewane elementy osadzane w arkuszach stalowych pozwalają uzyskać wysoką odporność na obrót i wyrwanie, przy jednoczesnym zachowaniu płaskiej powierzchni zewnętrznej. To rozwiązanie często wybierane w przemyśle motoryzacyjnym i maszynowym. Wymaga jednak odpowiedniego zaplecza technologicznego.
Wciskanie to metoda szybka i efektywna w produkcji seryjnej. Kluczowe są tu: kontrola siły wcisku, precyzyjna średnica otworu i jednorodność materiału. Jeśli proces jest dobrze ustawiony, uzyskujesz powtarzalne parametry i minimalizujesz ryzyko odrzutów.
Wkręcanie bywa wygodne, ale nie zawsze zapewnia najwyższą odporność na obciążenia dynamiczne. Dlatego przed wyborem warto przeanalizować:
W Steam wielokrotnie powtarzamy: decyzja o sposobie osadzania to element strategii technologicznej, nie detal do odhaczenia na końcu projektu. Jeśli dobrze ją przemyślisz, zyskasz nie tylko trwałość, ale i przewidywalność całego procesu.
